a型柔性防水套管

柔性防水套管一般適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物；剛性防水套管一般適用于管道穿過墻壁之處要求一般防水的構筑物；柔性及剛性防水套管穿墻處之墻壁，如遇非混凝土時應改用混凝土墻壁，而且…

產品介紹相關產品相關資訊立即訂購阿里巴巴入口鏈接

【好管道新躍造】

鞏義市新躍供水材料有限公司專業生產各種型號防水套管，型號齊全，質量保證，支持來圖定制。

（1）a型柔性防水套管02S404國標長度300mm,均有現貨。特殊長度，3-5天發貨，具體請旺旺在線協商或者加客服QQ：2172152931

（2）隨貨發檢驗報告、合格證等資料。

（3）承接各種大型工程，如：【中國水利水電第十一工程局有限公司安裝分局武漢泵站DN2800\DN3200柔性、剛性防水套管；蘭州市政建設集團有限責任公司；合肥地鐵2號線；江蘇江都建設集團有限公司；陜西華海水利工程有限公司；新疆和山巨力化工有限公司；北京興順康蘭工程機械有限公司等等】

（4）出口孟加拉污水處理廠工程，中南亞等地區

（5）報價均為出廠價，不含稅運�？砷_13％增值稅專用發票，如需含稅運請提前說明。

（6）產品型號過多，價格無法一一注明，下單前請咨詢旺旺或者電話：13526621751

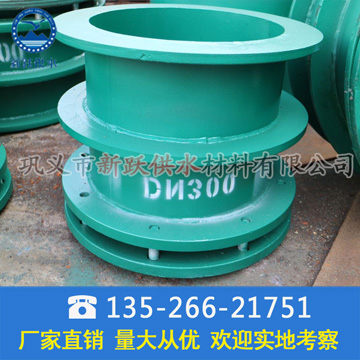

······以下圖片均為新躍供水廠家實景實地拍攝，盜圖必究！······

02S404柔性防水套管一般適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物；剛性防水套管一般適用于管道穿過墻壁之處要求一般防水的構筑物；柔性及剛性防水套管穿墻處之墻壁，如遇非混凝土時應改用混凝土墻壁，而且必須將套管一次凝固于墻內；防水套管施用于建筑、化工、鋼鐵、自來水、污水處理等單位。

產品名稱：02S404柔性防水套管A型

產品別名：穿墻防水套管、預埋防水套管

產品規格：【DN50mm-DN3200mm】

接頭顏色：天藍色、綠色、紅色實物顏色見商品展示圖片.

適用范圍：【鋼管、PP管】

產品認證：國際ISO9001-2001

產品等級：A級

工作溫度：-20度至80度（還可加工整體304、316、316L不銹鋼）

產品優勢

02S404柔性防水套管是適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物的五金管件。防水套管的外部焊接止水翼環，內部設有密封墊，法蘭內絲連接，根據管道安裝的實際情況設計訂制，用于墻體兩面都需要做防水，建議您使用02S404防水套管。比如潛水式水泵給排水系統管道墻體兩端都要給予防水處理，防止結構滲水！

產品特點

1當迎水面為腐蝕性介質時，可采用封堵材料將縫隙封堵.

2 套管穿墻處如遇非混凝土墻壁時，應局部改用混凝土墻壁，其澆注圍應比翼環直徑（D5）大200，而且必須將套管一次澆固于墻內。

3穿管處混凝土墻厚應不小于300，否則應使墻壁一邊或兩邊加厚，加厚部分的直徑至少為D5+200.

4套管的重量以L=300計算，如墻厚大于300時，應另行計算。

5柔性填料材料：瀝青麻絲，聚苯乙烯板，聚氯乙烯泡沫塑料板。

6 密封膏：聚硫密封膏，聚胺脂密封膏。

產品示意圖

1、本圖尺寸均以毫米來計。

2、柔性防水套管一般穿過墻壁之處受有振動或有嚴密防水要求的構筑物。

3、套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外層防腐由設計決定。

4、套管穿墻之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍應比翼環直徑（ D6 ）大 200mm ，而且必須將套管澆固與墻內。

5、穿管處之混凝土墻厚應不小于 300mm 否則應使墻壁一邊加厚或兩邊加厚。加厚部分的直徑最小應比翼環直徑（ D6 ） 200mm

6、套管的材料重量是按墻厚 L 值為 300mm 應另行計算。

7、套管部件焊接材料，用 A3 材料制作， T42 焊接。

說明：

1、當迎水面為腐蝕性介質時，可采用封堵材料將縫隙封堵。

2、套管穿墻處如遇非混凝土墻壁時，應局部改用混凝土墻壁，其澆注范圍應比翼環直徑（D5）大200，而且必須將套管一次澆固于墻內。

3、穿管處混凝土墻厚應不小于300，否則應使墻壁一邊加厚或兩邊加厚，加厚部分的直徑至少為D5+200。

4、套管的重量以L=300計算，如墻厚大于300時，應另行計算。

產品規格

02S404型柔性防水套管技術參數

序號	名稱	數量	材料	備注
1	法蘭套管	1	Q235-A	焊接件
2	密封圈I型	2	橡膠
2	密封圈II型	1	橡膠
3	法蘭壓蓋	1	Q235-A	焊接件
4	螺柱	N	4.8	GB897-884
5	螺母	N	4	GB/T41-200

02S404型柔性防水套管尺寸重量表

DN	D1	D2	D3	D4	D5	ι	ι0		ι1	ι2	δ1	δ2	δ3	n-M	A型重量（kg）		B型重量（kg）
DN	D1	D2	D3	D4	D5	ι	Ⅰ型	Ⅱ型	ι1	ι2	δ1	δ2	δ3	n-M	Ⅰ型	Ⅱ型	Ⅰ型	Ⅱ型
50	60	95	65	145	200	65	28	/	72	30	3.5	4	8	4-M12	14.40	/	14.60	/
65	76	114	80	165	220	65	28	25	72	30	3.75	4	8	4-M12	16.89	17.07	17.18	17.35
80	89	127	95	180	235	65	28	25	76	38	4	4	10	4-M16	21.12	21.31	21.42	21.61
100	108	146	114	200	255	65	28	25	76	38	4	4.5	10	6-M16	24.37	24.58	24.71	24.92
125	133	180	140	235	290	65	28	25	76	38	4	6	10	6-M16	31.92	32.31	32.43	32.82
150	159	203	165	260	315	65	28	25	76	38	4.5	6	10	6-M16	35.77	36.17	36.31	36.72
200	219	265	226	320	375	65	28	25	76	38	6	6	10	8-M16	44.69	45.29	45.29	45.87
250	273	325	280	380	435	65	28	25	76	38	8	8	10	8-M20	59.41	60.22	60.43	61.33
300	325	377	333	435	495	72	32	30	90	46	8	10	10	8-M20	89.37	90.02	90.35	91.14
350	377	426	385	485	545	72	32	30	90	46	10	10	10	8-M20	99.74	100.3	100.7	101.5
400	426	480	435	540	600	72	32	30	90	46	10	10	10	12-M20	114.0	114.8	115.3	116.4
450	480	530	488	590	650	72	32	30	90	46	10	10	10	12-M20	124.1	124.7	/	/
500	530	585	538	645	705	72	32	30	90	46	10	10	10	16-M20	139.3	140.5	/	/
600	630	690	640	755	820	75	40	30	104	54	10	10	12	16-M24	197.2	198.2	/	/
700	720	780	730	845	910	75	40	30	104	54	10	10	12	20-M24	222.6	223.7	/	/
800	820	880	830	950	1020	80	40	40	117	60	10	10	12	20-M27	280.0	282.3	/	/
900	920	980	930	1050	1120	80	40	40	117	60	10	10	12	20-M27	309.6	312.2	/	/
1000	1020	1080	1030	1150	1220	80	40	40	117	60	10	10	12	24-M27	341.1	344.0	/	/
